String Box 600V 2E/2S IP65 com DPS e Disjuntores CC 32A
A String Box 600V 2 Entradas / 2 Saídas é uma solução desenvolvida para garantir proteção, organização e segurança em sistemas fotovoltaicos com duas strings. Projetada para aplicações em corrente contínua, ela proporciona proteção individual por entrada, facilitando a instalação e aumentando a confiabilidade do sistema.

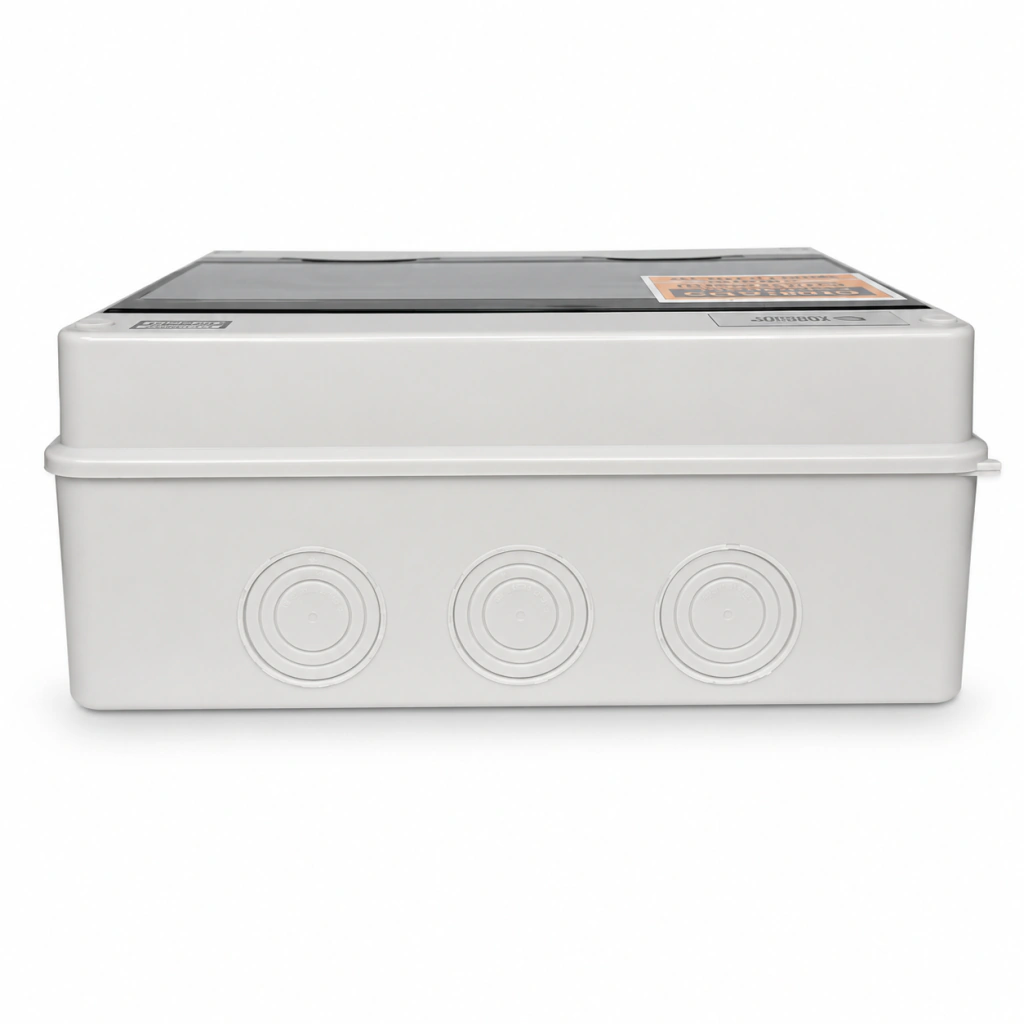

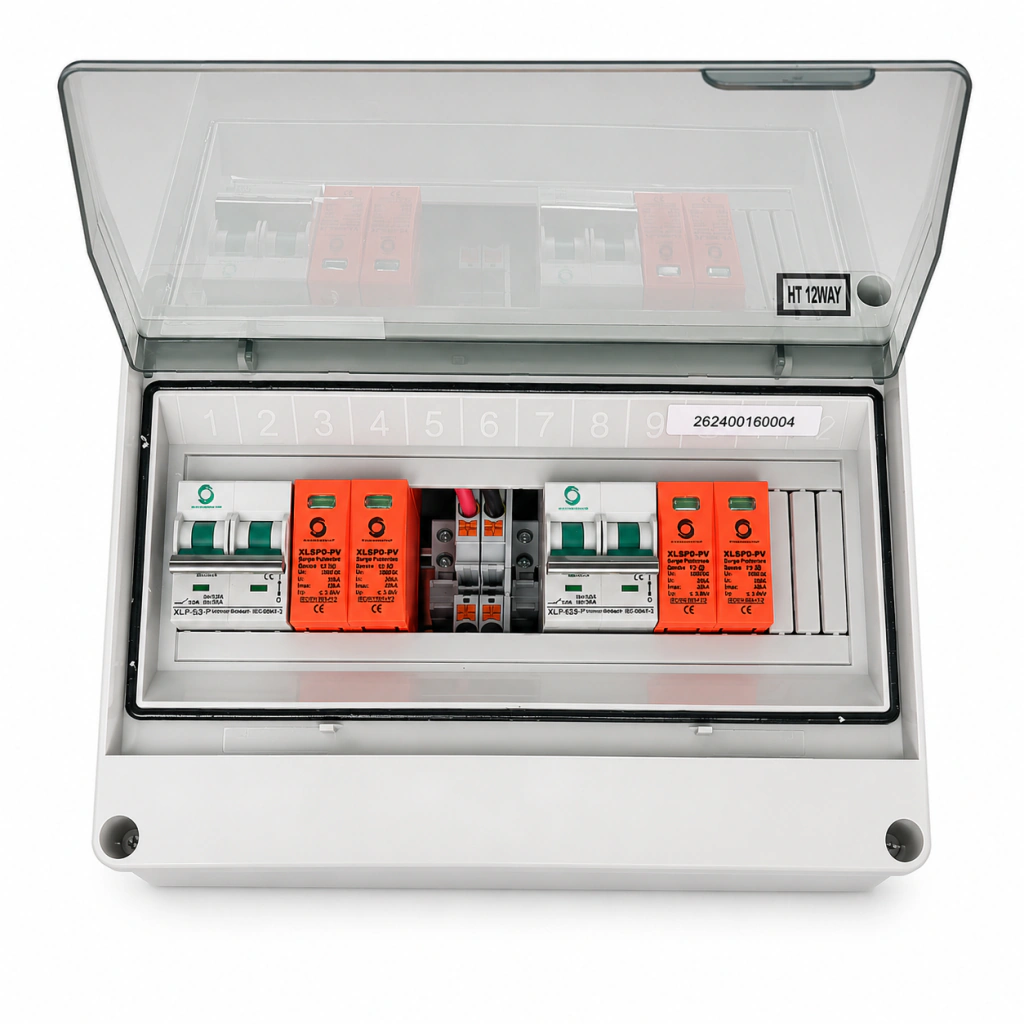

O conjunto é composto por 2 disjuntores CC 800V 32A, 2 DPS CC 600V Tipo II com corrente nominal de descarga de 20 kA e corrente máxima de 40 kA, além de borne mola para conexão, oferecendo proteção contra surtos elétricos, seccionamento e conexão segura do arranjo fotovoltaico. A caixa possui grau de proteção IP65 e resistência mecânica IK10, sendo indicada para ambientes que exigem robustez e durabilidade.
Com tensão nominal de operação de 600 V, corrente nominal de 32 A e instalação em parede, este modelo atende sistemas com 2 entradas e 2 saídas, conforme o diagrama multifilar apresentado na ficha. A temperatura de operação vai de -25 °C até +60 °C, garantindo versatilidade em diferentes condições de uso. O diagrama da página 2 mostra claramente a proteção individual para cada entrada e sua respectiva saída.
Principais características:
Modelo: SB 2E2S - 600V
Configuração: 2 entradas / 2 saídas
Tensão nominal de operação: 600 V
Corrente nominal: 32 A
Disjuntores CC: 2 x 800V 32A
DPS CC Tipo II: 2 x 600V / In 20 kA / Imax 40 kA
Grau de proteção: IP65
Resistência a impacto: IK10
Instalação: montagem na parede
Conexão de entrada e saída: disjuntor e borne mola
Temperatura de operação: -25 °C a +60 °C
Materiais inclusos:
1 caixa de proteção IP65 12 DIN
2 disjuntores CC 800V 32A
2 DPS CC 600V Tipo II
4 bornes mola 6 mm²
4 postes finais
1 conjunto de cabos para conexão
Dimensões do produto:
250 x 198 x 110 mm
(L x A x P = largura x altura x profundidade)
Peso: 1,5 kg
